Description

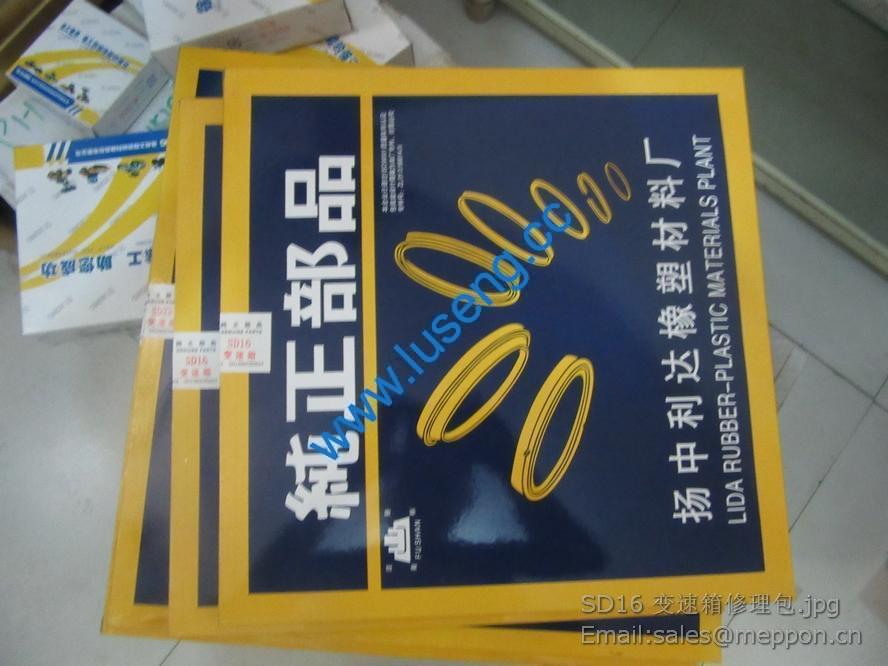

shantui sd16 transmission repair kits
1 M3000-1012002 机油滤清器垫片 Oil filter gasket 1 易损件 EWP
2 M3000-1012200B 机油滤清器部件 Oil filter unit 1
3 Q1841055 六角法兰面螺栓
M10×55
Flange hex bolt 4
4 Q18410160 六角法兰面螺栓
M10×160
Flange hex bolt
M10×160
1
5 Q18410130 六角法兰面螺栓
M10×130
Flange hex bolt
M10×130
1
1 M3000-1013107A 法兰垫 Flange gasket 2 易损件 EWP
2 M3400-1013106 冷却器盖垫 Cooler cover gasket 1
3 Q1840850TF2 螺栓 Bolt M8×50 8
4 M3400-1013105E 冷却器盖 Oil cooler cover 1
5 M3400-1013108 冷却器芯 Oil cooler core 1
6 231-1305000 放水开关 Drain cock 1
7 Q1840865 螺栓 M8X65 Bolt 3
8 Q1840820 螺栓 M8×20 Bolt M8×20 17
9 M3000-1013115 阀塞 Valve plug 1
10 M3000-1013111 弹簧 Spring 1
11 Q/YC149-30 复合式密封垫圈 30 Seal ring 1
12 M3000-1013110A 螺塞 Screw plug 1
1 6105Q-1002081A 油标尺套管 Oil gauge 1
2 M3400-1002660 油标尺焊接件 Oil gauge
weldment
1
38
16. M3053-1104000 供给系管路总成 Fuel line assembly
序号 图 号 名 称 Part name 数量 备注
1 M3000-1104100 高压油管部件 High pressure pipe 1
2 M3400-1104240D 回油管组件 Fuel return pipe 1
3 M3400-1104181A 管夹 Pipe clamp 1
4 Q340B08 螺母 M8 Nut 1
5 Q1840815 螺栓 M8X15 Bolt 1
6 M3400-1104250A 回油接管组件 Fuel return connecting
pipe
1
7 M3400-1104183 胶套 Rubber sleeve 1
8 A3000-1111049A 管夹(II) Pipe clamp 1
9 Q/YC901-1C0810 铰接螺栓 M8X1 Bolt M8X1 1
10 Q/YC149-8 复合式密封垫圈 8 Seal ring washer 1
11 Q/YC149-8 复合式密封垫圈 8 Seal ring washer 1
12 Q/YC901-1C1415 铰接螺栓 M14X1.5 Bolt M14X1.5 2
13 Q/YC149-14 复合式密封垫圈 14 Seal ring washer 2
14 M3000-1104700A 喷油泵至燃油分配器油管部件 Fuel pipe between fuel
pump and fuel
distributor
1
15 Q/YC149-14 复合式密封垫圈 14 Seal ring washer 2
16 Q1840835 螺栓 M8X35 Bolt 2
17 M3000-1104541 燃油分配器 Fuel distributor 1
18 Q/YC149-14 复合式密封垫圈 14 Seal ring washer 2
19 Q/YC149-14 复合式密封垫圈 14 Seal ring washer 2
20 695-1104050 油箱到喷油泵油管 Fuel pipe between fuel
tank and fuel pump
1 接 燃 油 分 配 器
Connecting with fuel
distributor
21 Q/YC901-1C1415 铰接螺栓 M14X1.5 Bolt 2 22 M3015-1104400B 柴滤器至喷油泵油管部件 Fuel pipe from fuel
filter to fuel pump
1
23 M3015-1104300B 输油泵至柴滤器油管部件 Fuel pipe from fuel
delivery pump to fuel
filter
1
24 M3015-1104900 进油软管部件 Fuel inlet hose 1
25 696-1104050 油箱到输油泵柴油管 Fuel pipe between fuel
delivery pump to fuel
tank
1 接 旋 装 沉 淀 器
Connecting with
precipitator
41
17.M3001-1105000 柴油滤清器总成 Fuel filter
序号
Item
图号 Part No. 名称 Part Name 数量
Num.
备注
Remark
1 150-1105011C 滤清器座 Filter seat 1
2 Q/YC149-12 复合式密封垫圈 12 Seal ring washer 4
3 150-1111069 管接头(Ⅲ) Pipe coupling 2
4 150-1105020A 滤芯总成 Filter element
assembly
1 易损件
5 150-1105021 密封圈 Seal ring 1 易损件
6 M3000-1105003 螺塞 Screw plug 2
7 Q/YC149-10 复合式密封垫圈 10 Seal ring washer 1
8 M3000-1105004 放气螺塞 Air drain screw
plug
1
9 Q1841025TF2 螺栓 M10×25 Bolt 2
10 M3000-1105202 拧紧手柄 Tightening
handle
1
11 M3000-1105201 盖板 Cover board 1
12 M3000-1105203 滤芯外壳 Element shell 1
13 Q/YC149-14 复合式密封垫圈 14 Seal ring washer 4
14 Q1841016TF2 螺栓 M10X16 Bolt 2
15 M3000-1105204 预滤支撑板 Pre-filtering
support board
1
16 Q310B10 方螺母 M10 Nut 2
17 Q1841025 螺栓 M10X25 Bolt 2
18 M3000-1105241 放水阀 Water drain
valve
1
19 M3000-1105205 蓄水杯 Water storage
cup
1 20 M3000-1105240 滤芯组件 Filter element 1 易损件
