Description

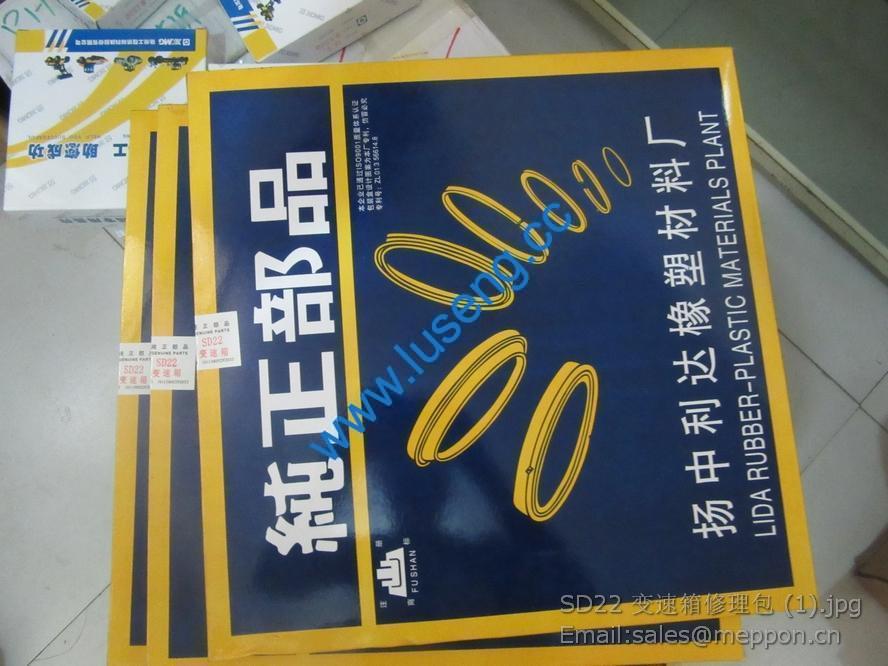

SD22 shantui transmission repair kits

70
30. M3021-3701000 充电发电机总成 Charging generator assembly
序号 图 号 名 称 Part Name 数量. 备注
1 M3001-3701002A 发电机支架 Alternator bracket 1
2 Q1841035TF2 螺栓 M10×35 Bolt 3
3 Q340B10 螺母 M10 Nut 1
4 Q40310 垫圈 10 Washer 1
5 Q40110 垫圈 10 Washer 1
6 M3015-3701100 发电机 Alternator 1
M3015-3701-01-003 调节器 Regulator 1
M3015-3701-04-003 整流桥 Commuting bridge 1
7 Q340B10 螺母 M10 Nut 1
8 Q40310 垫圈 10 Washer 1
9 Q40110 垫圈 10 Washer 1
10 Q340B16 螺母 M16 Nut 1
11 Q40316 垫圈 16 Washer 1
12 497E-3701032 滑块 Sliding block 1
13 M3001-3701051A 垫块 Gasket block 1
14 Q340B16 螺母 M16 Nut 1
15 Q340B16 螺母 M16 Nut 1
16 M41J1-8104001 空压机调节螺栓 Air compressor
regulating bolt
1
17 M3001-3701052 垫块Ⅰ Gasket plate 1
18 Q1841250TF2 螺栓 M12×50 Bolt 1
19 Q150B10110 螺栓 M10×110 Bolt 1
20 M3001-8104051 空调机支架 Air conditioner
bracket
1
21 Q150B10130 螺栓 M10×130 Bolt 2 其中一件随
机附件 With
engine
22 Q1841225 螺栓 M12×25 Bolt 4 23 M3015-8104001 空调调节螺栓 Adjusting bolt of air
conditioner
1 随机附件
with engine
24 M3015-8104005A 调节板 Adjusting plate 1 随机附件
With engine
25 Q40114 垫圈 14 Washer 2 随机附件
With engine
26 Q40314 垫圈 14 Washer 1 随机附件
With engine
27 Q340B14 螺母 M14 Nut 2 随机附件
With engine

1 Q40312 垫圈 12 Washer 3
2 Q150B1235 螺栓 M12×35 Bolt 3
3 M3020-3708100 起动机 Starter 1
M3020-3708-04-002 驱动齿轮 Drive gear 1
L3001-3708-02-002 磁吸开关组件 Magnetic
switch

1 M3000-3904001 标牌 Dataplate 1
2 YC5-0306 铆钉 3X6 Rivet 4
