Description

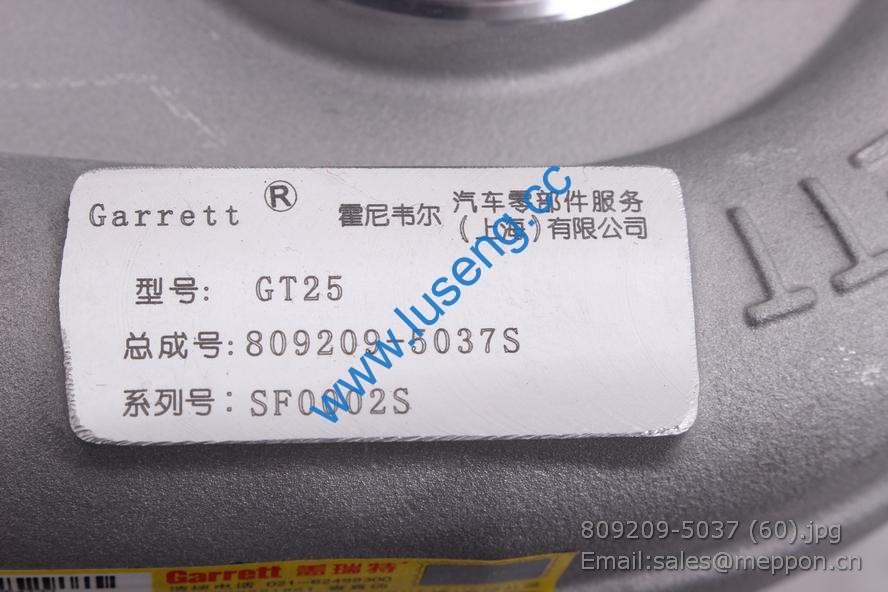

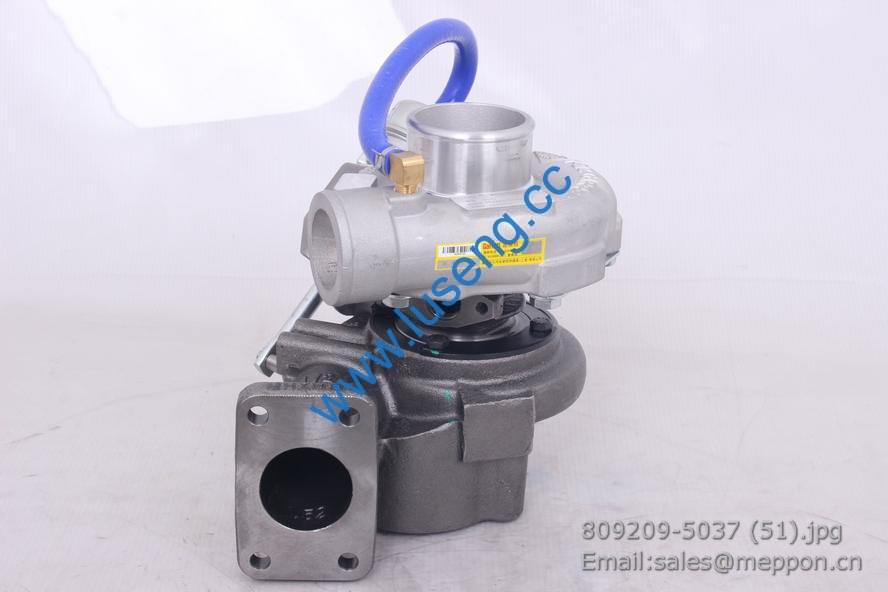

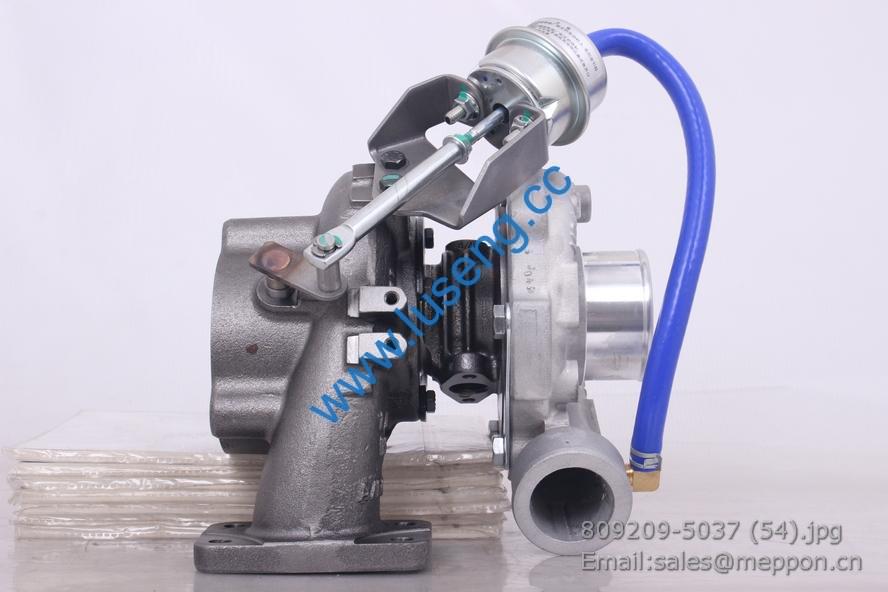

E2700-1118100A-135-02 YUCHAI turbocharger 809209-5037S YC4E160-42

1 7518E 差速器轴承总成 2
2 240202313 螺栓-从动锥齿轮 12
3 240301413 差速器壳组件总成 1
4 QT3108D4-2402021/22 后桥主/从动齿轮 1
5 240302613 止推垫片－半轴齿轮 2
6 240302413 半轴齿轮 2
7 240302713 止推垫片－行星齿轮 4
8 240302212 行星齿轮 4
9 240302512 后桥差速器行星齿轮轴 1
10 / 备注：所属序号 3
11 Q151B1680TF2 螺栓-紧固差速器壳

12 240305908 螺栓-后半轴后轮毂
Q40318 弹簧垫圈-后半轴后轮毂
QT3108D13-2403051 后桥半轴
Q150B0612 螺栓-调整螺母
Q40306 弹垫-调整螺母
240204903 锁紧垫圈-后轮毂轴承螺母
240204203 外调整螺母-后轮毂轴承
310404111 后桥油封座圈
7517E 后轮毂外轴承
Q40522 弹簧垫圈-内螺栓
Q30022F3 后轮胎螺母
310402133 后轮胎螺栓
QT3108D9-3104011 后轮毂
7518E 后轮毂内轴承
310404016 后轮毂油封总成
QT3108D2-3502161 后制动鼓
Q341B22 轮胎内螺母
240305302 半轴油封
QT3108D42-2401020 后桥壳总成
/ /
/ /
Q150B1440TF2 螺栓-后桥壳与制动背板连接
弹簧垫圈
Q151B1430 螺栓－桥壳盖
Q151B1440 螺栓-后桥壳、主减速器壳
240304403 螺栓-后桥壳、主减速器壳
240111303 加油塞
QT3108D2-2401040 桥壳盖
Q62104 放油塞
QDT2401068 通气塞总成
Q150B1645TF2 螺栓－紧固气室支架
Q40316 弹簧垫圈－紧固气室支架螺栓

图 号 名 称
QT3108D42-2402000 主减及差速器总成
/ 此件所属序号9
240301702 差速器总成
Q150B1020 螺栓-止动片用
Q40310 弹簧垫圈
240303315 止动片-差速器轴承调整螺母
/ 备注：所属序号9
Q40522 弹簧垫圈
/ 此件所属序号9
240201019 后桥主减速器壳总成
240204841-44 主动齿轮轴承座垫片
/ 主动锥齿轮总成
Q40514 弹簧垫圈
Q151B1445TF2 螺栓-轴承座

图 号 名 称
Q5006350 开口销
QT3108D2-2402054 自锁螺母
240203905 平垫圈
QT3108D42-2402050 主动齿轮接盘总成
240204012 主动齿轮油封总成
31311 主动齿轮外轴承
240204613 轴承座-主动锥齿轮
240203845-1-9 调整垫片－主动齿轮隔套
240203713 主动齿轮隔套
31314 主动齿轮内轴承
QT3108D4-2402021/22 后桥主/从动齿轮
NUP2207 圆锥滚子轴承－主动锥齿轮
