Description

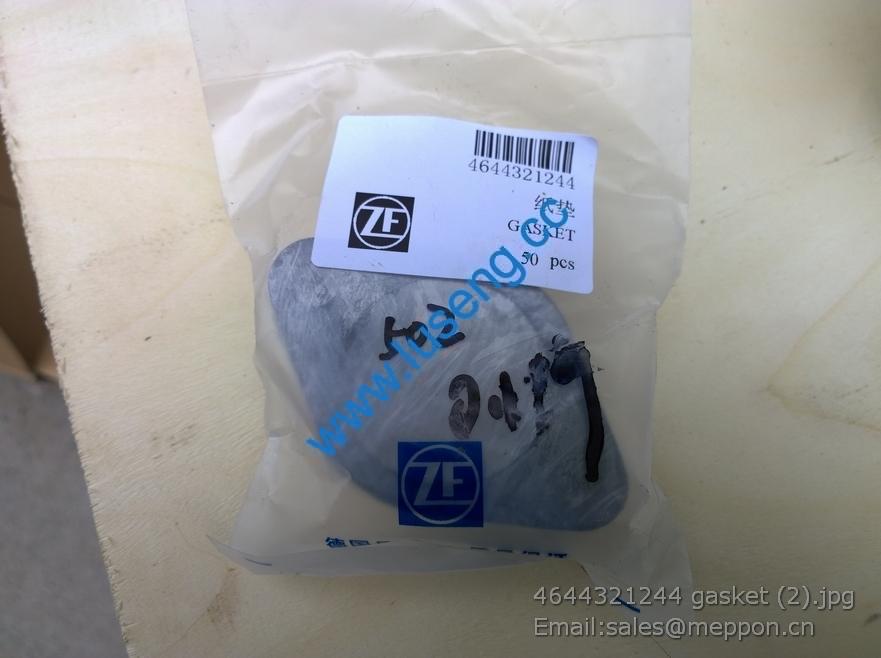

4644321244 gasket 4110000076195 SP100482
技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615
48
进排气管（二）
проводы подачи воздуха и выхлопа, часть 2
序号
П.П.
图 号
№ рис.
柴油机型(件数)
количество дизеля
规格标准
габаритный размер
中文名称
наименование на
китайском языке
俄文名称
наименование на русском языке
DH615G0165 DHD10G0004
1 615601100 51 B 1 1 管子总成 Сбор труб
2 900 039893 12 2 2 70 ／ 89 N05074 软管卡箍 Хомут шланги
3 612600110 824 1 1
任 选 一 种 по
заказу
带纤维夹层橡胶软管 Резиновая шланга с волокнистым слоем
612600111 543 1 1 带纤维夹层橡胶软管 Резиновая шланга с волокнистым слоем
4 612600110 874 1 1 压气机进气管 Трубы подачи воздуха компрессора
5 900 039893 15 2 2 95／ 114 N05074 软管卡箍 Хомут шланги
6 815 601102 20 1 1 胶管 Резиновая труба
7 615 601101 65 1 1 连接弯管 Гибкая труба соединения
8 615 601102 26 1 1 夹子 Зажим
9 903 20035 1 1 密封圈 Герметичное уплотнение
10 90003862462 2 2 M8 × 60 DIN912 内六角圆柱头螺钉
Цилиндрический винт с внутренней
шестигранной головкой
11 209 190017 2 2 拉紧销 Стяжной палец
12 170 055001 3 2 2 张紧销 Натяжной палец
13 90003802415 1 1 M8 × 18 DIN933 六角头螺栓 Болт с шестигранной головкой
90003802411 1 1 M8 × 16 DIN933 六角头螺栓 Болт с шестигранной головкой
14 609E110036 3 3 调整垫圈 Контровочная шайба
15 615601100 21 2 2 卡箍带 Лента хомута
16 900039620 14 1 1
AMl0 × 1
D IN2604
六角头螺塞
Пробка с шестигранной головкой
17 900030980 10 1 1
A10× 13.5
D IN7603
密封垫圈
Герметично уплотнение
18 615 T11100 02 1 1 进气管总成 Сбор труб подачи воздуха
技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615
49
进排气管（二）
проводы подачи воздуха и выхлопа, часть 2
序号
П.П.
图 号
№ рис.
柴油机型(件数)
количество дизеля
规格标准
габаритный размер
中文名称
наименование на
китайском языке
俄文名称
наименование на русском языке
DH615G0165 DHD10G0004
19 615001100 24 6 6 进气管垫片 Пробка труб подачи воздуха
20 900039320 23 14 14 波形弹性垫圈 Волнистая пружинная шайба
21
614110064 4 4
进 气 管 紧 固 螺 栓 Крепежный болт труб подачи
воздуха
22
90003800465 6 6
M8× 80 DIN931 六 角 头 螺 栓 Болт с шестигранной
головкой
技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615
51
615油底壳
картер 615
序号
П.П.
图 号
№ рис.
柴油机型(件数)
количество дизеля
规格标准
габаритный размер
中文名称
наименование на
китайском языке
俄文名称
наименование на русском языке
DH615G0165 DHD10G0004
1 614150004A 1 1 密封垫 Герметичное уплотнение
2 612600150 200 1 1 油底壳总成 Сбор картера
3 614150046 12 12 油底壳托块 Поддержка масляного картера
4 900039302 61 12 12
A8.4
DINl25—SFA3C
平垫圈 Плоская шайба
5 900038024 42 12 12 M8×40 D00933 六角头螺栓 Болт с шестигранной головкой
6 612600150 106 1 1 1 密封垫 Герметичное уплотнение
7 612600150 251 1 1 磁性螺塞总成 Сбор магнитной пробки
