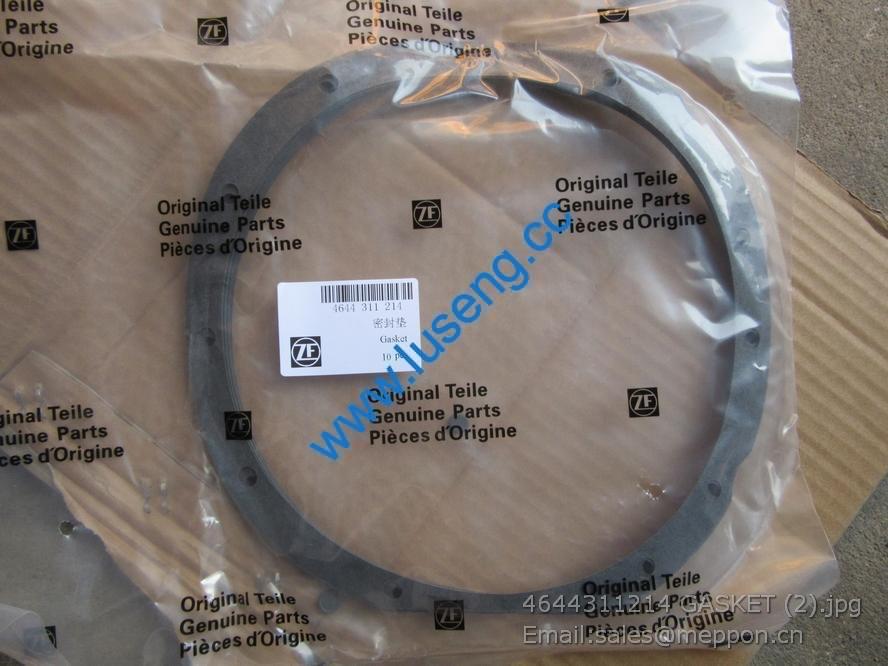

4644311214 GASKET 4110001321315 SP100478 W030602560

Description

4644311214 GASKET 4110001321315 SP100478 W030602560

技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615

45
进排气管(一)
проводы подачи воздуха и выхлопа, часть 1
序号
П.П.
图 号№ рис.
柴油机型(件数)
количество дизеля
规格标准
габаритный
размер
中文名称
наименование на
китайском языке
俄文名称
наименование на русском языке
DH615G0165 DHD10G0004
1 612600112 344 1 1 隔热罩 Передний теплозащитный капот
612600110 857 1 1 后隔热罩 Задний теплозащитный капот
2 900143200 02 14 14 小垫圈 Малогабаритная шайба
3 612600110 961 14 14 螺栓 болт
4 615601102 42 6 6 排气管垫片 Пробка трубы выхлопа
5 615601101 04 11 11 排气管紧固螺栓 Болт крепления трубы выхлопа
6 615 T11101 21 1 1 左排气歧管 Передний патрубок выхлопа
615 T11101 22 1 1 中排气歧管 Передний патрубок выхлопа
8 615 T11101 23 1 1 右排气歧管 Передний патрубок выхлопа
7 612600110 162 8 8 排气管密封环 Герметичное уплотнение трубы выхлопа
9 609 070067 1 1 止推垫圈 Упорная шайба
10 615601101 05 1 1 排气管紧固螺栓 Болт крепления трубы выхлопа
11 612600070 188 1 1 进油管 Трубы подачи топлива
12 900035595 13 2 2 ALl2 D03871 管接头螺母 Гайка соединения труб
13 900035595 63 2 2 卡套 Втулка
14 900038624 28 2 2
M8×25
D IN912
内六角圆柱头螺钉
Цилиндрический винт с внутренней
цилиндрической головкой
15 188 250083 4 4 自锁垫圈 Самоконтрящаяся шайба
16 815601101 52 1 1 进油管法兰 Фланец трубы подачи топлива
17 609E110050 1 1 进油管垫片 Пробка трубы подачи топлива
18 612601110 433 1 1

废气涡轮增压器 Турбинный нагнетатель отработанного газа

技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615

46
进排气管(一)
проводы подачи воздуха и выхлопа, часть 1
序号
П.П.
图 号
№ рис.
柴油机型(件数)
количество дизеля
规格标准
габаритный размер
中文名称
наименование на
китайском языке
俄文名称
наименование на русском языке
DH615G0165 DHD10G0004
19 815601101 87 6 6 双头螺柱 Двуголовый винт
20 900038884 70 6 6

2 型全金属六角锁紧螺母
Полнометаллическая контровочная
гайка с шестигранью второго типа
21 612600110 759 1 1 隔热罩 Теплозащитный кожух
22 612600110 871 1 1 支架 Кронштейн
23 612600111 501 1 1 增压器垫片 Прокладка нагнетателя
24 612601100 48 1 1

回油管法兰垫片
Прокладка фланца трубы откачки
топлива
25 615601102 41 4 4 六角头螺栓 Болт с шестигранной головкой
26 614600700 14 2 2 回油管螺栓 Болт трубы откачки топлива
27 612600070 109 1 1 回油管 Трубы откачки топлива
28 900039893 40 2 2
22/ 29
N05074
软管卡箍 Хомут шланги
29 612600070 071 1 1

增压器回油用软管
Шланга для откачки топлива
нагнетателя
