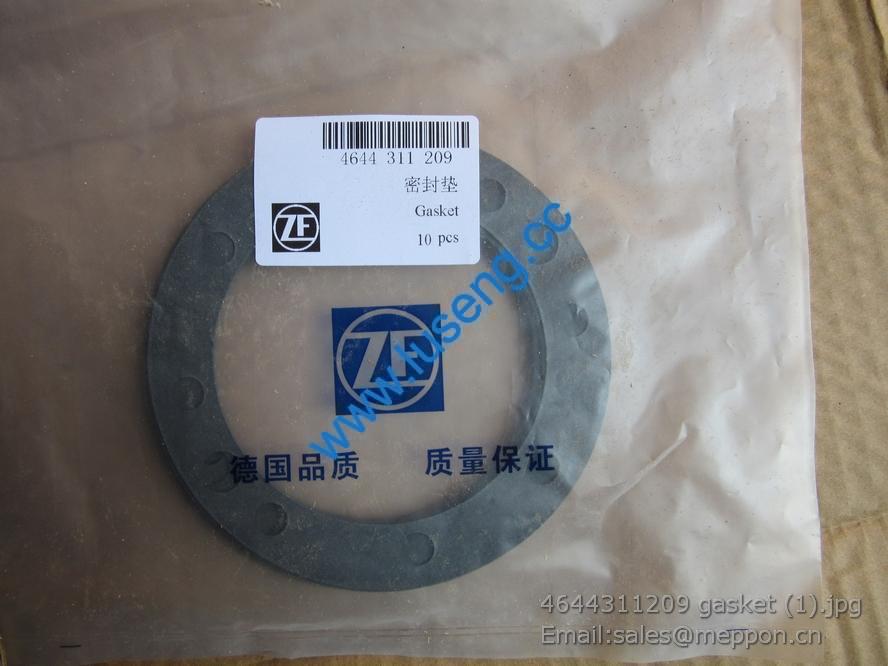

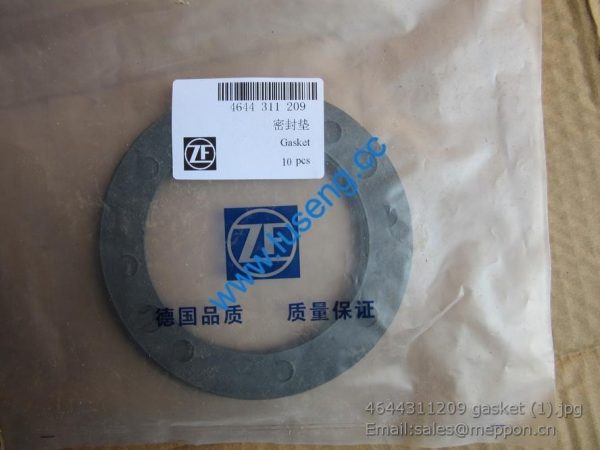

4644311209 gasket 7200001685 4110000367133 SP100477 W030602660
技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615
40
电机装置
электрическое устройство
序号
П.П.
图 号
№ рис.
柴油机型(件数)
количество дизеля
规格标准
габаритный размер
中文名称
наименование на
китайском языке
俄文名称
наименование на русском языке
DH615G0165 DHD10G0004
1 614 090067 1 1
水温表传感器(带报警) Датчик указателя температуры воды
(со сигналом предупреждения)
2 900030980 44 1 1 A14 × 18 DIN7603 密封垫圈 Герметичное уплотнение
3 900038005 64 1 1
M10 × 70
D0 0931 .8.8
六角头螺栓 Болт с шестигранной головкой
4 900039320 25 1 1 A10 D1N137 鞍形弹性垫圈 Седловидная пружинная шайба
5 615P00090001 1 1 1KW
交流发电机 Генератор переменного тока (с
многоклинами )
6 900038713 05 1 1 M10DN9348 1 型六角螺母 Шестигранная гайка первого типа
7 900039351 25 2 2 11DINl37 平垫圈 Плоская шайба
8 615000900 11 1 1 拉紧块 Зажим растяжения
9 900038884 52 1 1
VMlO
D IN00980.8
1 型全金属六角锁紧螺母 Полнометаллическая контровочная
гайка с шестигранью первого типа
10 615000900 18 1 1 拉紧螺栓 Стяжной болт
11 612600903 45 1 1 固定板 Планка крепления
12 90003800571 1 1 M10 × 80 DIN931 六角头螺栓 Болт с шестигранной головкой
13 612 600090 201 1 1 8PK790 汽车多楔带 Многоклиновая лента автомобиля
14 61500090082A 1 1 起动机 Стартер
15 612 600080 275 1 1 A18 ×22DIN7603 密封垫圈 Герметичное уплотнение
16 615000900 51 1 1
压力传感器(带报警) Датчик давления (со сигнализацией
предупреждения)
技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615
42
火焰预热起动系统
система запуска предварительного зажигания пламени
序号
П.П.
图 号
№ рис.
柴油机型(件数)
количество дизеля
规格标准
габаритный размер
中文名称
наименование на
китайском языке
俄文名称
наименование на русском языке
DH615G0165 DH615G0165
1 612000901 62 2 2
火焰预热电热塞 Электронагревательная свеча
предварительного зажигания
пламени
2 900030980 29 2 2 密封垫圈 Герметичное уплотнение
3 900030595 57 2 2 卡套 Втулка
4 900035595 06 2 2 联接螺母 Соединительная гайка
5 815600803 27 2 2 管 Провод
6 900035595 16 4 4 管接头用螺母 Гайка на соединении проводов
7 900035595 61 4 4 卡套 Втулка
8 900035594 62 2 2
卡套式直接接头体 Корпус непосредственного
соединения типа втулки
9 900142800 16 2 2 衬套 Втулка
10 AZl500080154 2 2 燃油管总成 Сбор топливных труб
11 815600802 12 1 1 空心螺栓 Пустотелый болт
12 900030980 10 4 4 密封垫圈 Герметичное уплотнение
13 900038024 15 1 1 六角头螺栓 Болт с шестигранной головкой
14 900039320 23 1 1 波形弹性垫圈 Волнистая пружинная шайба
15 612000901 63 1 1 电磁阀 Электромагнитный клапан
16 900039302 61 1 1
A8.4D0012 5A3C
平垫圈 Плоская шайба
17 990123604 41 1 1 角形支架 Угольный кронштейн
18 900038023 07 2 2 六角头螺栓 Болт с шестигранной головкой
19 900039310 82 2 2 B6 D0127—A3 C 轻型弹性垫圈 Легкая пружинная шайба
20 AZl500080159 1 1 燃油管总成 Сбор топливных труб
21 900039626 07 2 2
A4DIN7623-6S—3AC
空心螺栓 Пустотелый болт
22 900031716 97 4 4
A5×180
N05199
塑料紧固带 Пластмассовая лента крепления
技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615
43
火焰预热起动系统
система запуска предварительного зажигания пламени
序号
П.П.
图 号
№ рис.
柴油机型(件数)
количество дизеля
规格标准
габаритный размер
中文名称
наименование на китайском
языке
俄文名称
наименование на русском
языке DH615G0165 DHD10G0004
23 609E110070 1 1 联接螺栓 Соединительный болт
24 900030980 15 2 2 密封垫圈 Герметичное уплотнение
25 AZl500080155 1 1 燃油管 Топливные трубы
26 AZl500090132 1 1 温度传感器 Датчик температуры
27 790007701 16 1 1 扁形插头 Плоская вилка
28 900030980 10 1 1 密封垫圈 Герметичное уплотнение
