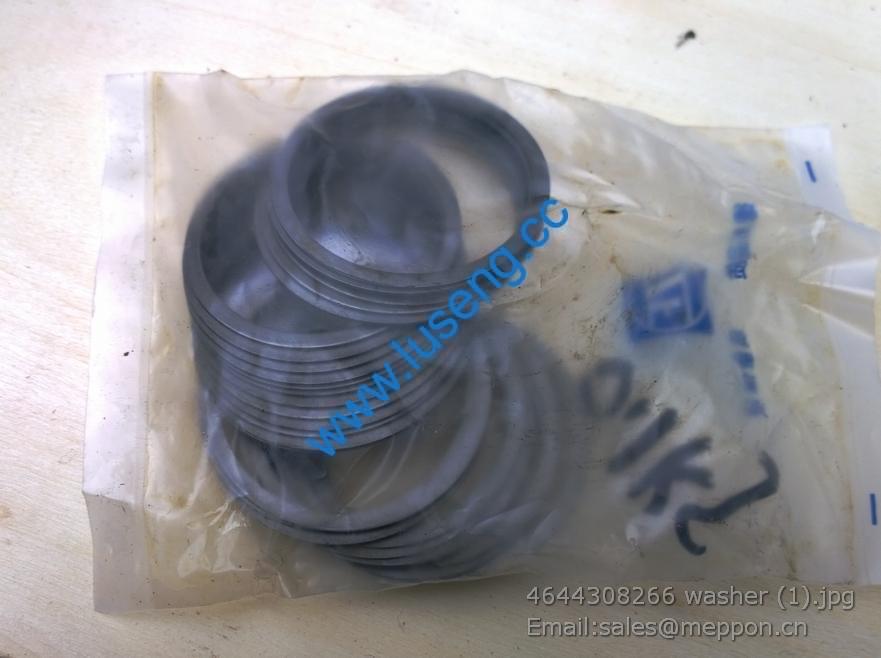

4644308266 washer 4110000367103 7200001545 SP100460 W030601670 W43012560
技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615
20
配气结构
механизм подачи воздуха
序 号
П.П.
图 号
№ рис.
柴 油 机 型 （ 件 数 ）
количество дизеля 规 格 标 准
габаритный размер
中 文 名 称
наименование на
китайском языке
俄 文 名 称
наименование на русском языке
DH615G0165 DHD10G0004
1 900038712 52 2 2
1型六角螺母 Шестигранная гайка первого типа
2 900039320 23 3 3 波形弹性垫圈 Волнистая пружинная шайба
3 61560050046A 1 1 盖板 Накладка
4 900038134 14 2 2 双头螺柱 Двухголовый винт
5 900031206 02 1 1 密封圈 Герметичное уплотнение
6 615600500 45 1 1 垫片 Прокладка
7 900038624 19 1 1 圆柱头内六角螺栓
Цилиндрический бо лт с внутренней
шестигранью
8 61560050059 4 4 M8×20 DlN933-10.9Zn 六角头螺栓 Болт с шестигр анной головкой
9 615600500 58 1 1 8m6×12D1N7 轴 Вал
10 615600500 53 1 1 中间齿轮总成 Сбо р промежуточных шестерен
11 615600500 44 1 1 中间齿轮轴 Вал промежуточных шестер ен
12 612600050 073 6 6 进气门 Впускной клапан
13 900038024 43 4 4 六角头螺栓 Болт с шестигр анной головкой
14 900039014 09 1 1 圆柱销 Цилиндрический штифт
15 614050053 1 1 凸轮轴正时齿轮
Распр еделительные шестер ни кулачкового
вала
16 615000500 96 1 1 凸轮轴 Кулачковый вал
17 614050017 6 6 进气门弹簧下座
Пр ужинное нижнее осно вание впускного
клапана
18 615000500 01 12 12 气门内弹簧 Внутренняя пружина клапана
19 615000500 02 12 12 气门外弹簧 Нар ужная пружина клапана
20 615000501 09 12 12 气门弹簧上座 Верхнее пр ужинное основание клапана
21 615000500 25 24 24 气门锁夹 Зажим клапана
22 614050048 24 24 进气门摇臂 Рычаг впускного клапана
技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615
21
配气结构
механизм подачи воздуха
序号
П.П.
图号
№ рис.
柴 油 机 型 （ 件 数 ）
количество дизеля
规格标准
габаритный размер
中文名称
наименование на китайском
языке
俄文名称наименование на
русском языке
DH615G0165 DHD10G0004
23 213 005006 5 12 12
气门间隙调整螺母
Тарировочная гайка зазора
клапанов
24 614 050010 12 12
气门间隙调整螺钉
Тарировочный винт зазора
клапанов
25 815000500 70 12 12 气门推杆总成 Сбор штока клапана
26 615000500 32 12 12 气门挺柱 стойка клапана
27 900113500 67 12 12
M12x 100
DIN933-10.9Zn
六角头螺栓 Болт с шестигранной головкой
28 614 050119 6 6 气门摇臂座总成 Сбор оснований рычагов клапанов
29 615000501 05 12 12 气门帽 Заглушка клапана
30 614 050049 6 6 排气门摇臂 Сбор рычагов выпускного клапана
31 612600050 025 6 6 排气门 Выпускной клапан
32 614 050133 1 1
凸轮轴止推片
Упорная прокладка кулачкового
вала
33 900038024 11 2 2
M8x
16 DlN933 -88 Zn
六角头螺栓 Болт с шестигранной головкой
34 612600050 028 6 6 支撑臂 Рукав поддержки
35 612600050 095 1 1 EVB进油管总成 Сбор труб подачи топлива EVB
36 612600050 088 5 5 进油短管总成 Сбор патрубков подачи топлива
37 612600050 039 1 1 空心螺栓 Пустотелый болт
38 612600050 040 5 5 空心螺栓接头 Соединитель пустотелого болта
39 612600050 041 1 1 螺纹接头 Соединитель резьбы
40 612600050 038 6 6 调节螺栓总成 Сбор тарировочного болта
技术资料 注意保密
WD615 系列柴油机零件图册 Сборник рисунков деталей дизелей серии WD615
23
水泵和风扇
водяной насос и вентилятор
序号
П.П.
图 号
№ рис.
柴油机型(件数)
количество дизеля
规格标准
габаритный размер
中文名称
наименование на
китайском языке
俄文名称
наименование на русском языке
DH615G0165 DHD10G0004
1 MX615100001 1 1
WD615T1-3A 柴油机风扇 Вентилятор сцепления смазок
силиция
2 6126 001000 95 1 1 风扇托架总成 Сбор капота защиты ветра
3 AZl560060016 1 1 护风带总成 Сбор лент защиты
4 90003 802424 6 6 M8 × 25 D IN933 六角头螺栓 Болт с шестигранной головкой
5 9000 393202 3 3 3 B8 D INl37 波形弹性垫圈 Волнистая пружинная прокладка
6 6126 001000 91 1 1 风扇托架 Кронштейн
7 90003 888451 5 5 VM8 DIN980
2 型全金属六角锁紧螺母 Полнометаллическая контровочная
гайка с шестигранью второго типа
8 6 156006 0010 1 1 支架 кронштейн
9 90003871252 1 1 M8 DIN934 1 型六角螺母 Шестигранная гайка первого типа
10 90003 811420 1 1 M8 × 18 D IN9398 双头螺柱 Двухголовый винт
11 61500 060239 1 1 中间法兰 Промежуточный фланец
12 AZl560060001 1 1 管接头组件 Блок соединителей труб
13 90003 888452 6 6 VMl0 D IN98 0
2 型全金属六角锁紧螺母 Полнометаллическая контровочная
гайка с шестигранью второго типа
14 90003 810020 6 6 M10 ×120 DIN939-88 双头螺柱 Двухголовый винт
15 99100 590006 1 1 左支架 Левый кронштейн
16 61560 060011 1 1 支架 кронштейн
17 90011 400001 1 1 六角法兰面螺栓 Шестигранный болт фланца
18 61260 0060391 1 1 张紧轮总成 Сбор растяжных колес
19 99100 590009 1 1 右支架 Правый кронштейн
20 61406 0008 1 1
水泵密封垫 Герметичная прокладка водяного
насоса
21 612 600060 131 1 1 水泵总成 Сбор водяного насоса
22 614 060024 1 1
水管接头垫片 Прокладка соединителя водяной
трубы
