Description

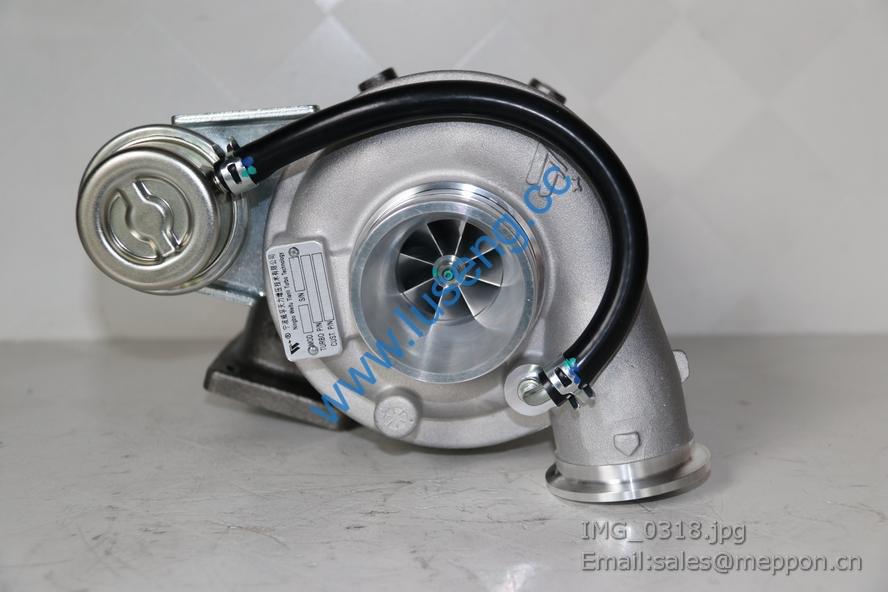

1152800014-1 1044100FA300XZ 4DA-FA300 TURBOCHARGER

56
涡轮增压系统
标号 备件号 备件名称 数量
1 1118010K_BW60-09FU 涡轮增压器总成 1
2 1008072_4FZ 垫片-增压器 1
3 1008074_4FZ 双头螺柱-排气歧管 4
4 1118007_6FZ 螺母-排气接管 4
Q40308 弹簧垫圈 4
5 1008075_WZ1-33R 垫片-排气总管 1
Q1201030 双头螺柱 3
Q40110 平垫圈 3
Q40310 弹簧垫圈 3
Q340B10 I 型六角螺母 3
6 1014112_WA1-04 橡胶垫圈 2
7 1003066L_M 管夹 2 57
8 Q/WC3404-1994 铰接螺栓 M12×1.25 1
Q/WC3403-1994 铜垫圈 12×18 2
9 1118040_BW60-09FU 进油管总成 1
(10) 3701335_M82-68E 进油管铰接螺栓 (1)
Q72310 密封垫圈 1
11 1118017_CW603D-68 压气机进气接管 1
12 1008021_WZL1-06 橡胶软管-接压气机出口 1
Q67664 蜗杆传动式软管环箍 2
13 1008080_BW60-202 增压出气管支架 1
Q150B1065 六角头螺栓 1
Q150B1275 六角头螺栓 1
14 1118133_CW603D-68 软管-增压器进口 1
Q67664 蜗杆传动式软管环箍 1
Q67670 蜗杆传动式软管环箍 1 15 1118123_BW60-05FU 增压器进气管 1
16 1118051-1_WZ 垫片-回油法兰 1
17 1118050-1_BW60-05FU 回油管总成 1
Q150B0620 六角头螺栓 2
Q40106 平垫圈 2
Q40306 弹簧垫圈 2
18 1118054_CW603D-68 软管-连接回油管 1
Q676B22 C 型蜗杆传动式软管环箍 2
19 1118055-1_WZ1-33R 回油管总成（二） 1
Q150B0825 六角头螺栓 2
Q40106 平垫圈 2
Q40306 弹簧垫圈 2
20 1014016-1_W 垫片-推杆室盖 1

61
电器系统总成
标号 备件号 备件名称 数量
1 3810020_AW-68B 机油压力报警器 1
2 3808010_WA1-25C 水温传感器 1
3 3701101/W 垫圈 1
Q150B0825 六角头螺栓 1
Q40308 弹簧垫圈 1
4 3701325/WA 连接板总成 1
Q150B08105 六角头螺栓 (1)
5 3701327_CW603D-68 撑管 1
6 1308032-1_WY 风扇皮带（样机临时带用） 1
7 Q150B10125 六角头螺栓 1
Q40110 平垫圈 1
Q40310 弹簧垫圈 1 Q340B10 I 型六角螺母 1
8 3701010_BW60-202 发电机总成 1
9 3701320_BW60-202 发电机支架 2
Q150B1065 六角头螺栓 (1)
Q40110 平垫圈 1
Q40310 弹簧垫圈 1
Q340B10 I 型六角螺母 1
Q150B1275 六角头螺栓 (1)
10
11 3708010_BW60-09FU 起动机总成 1
