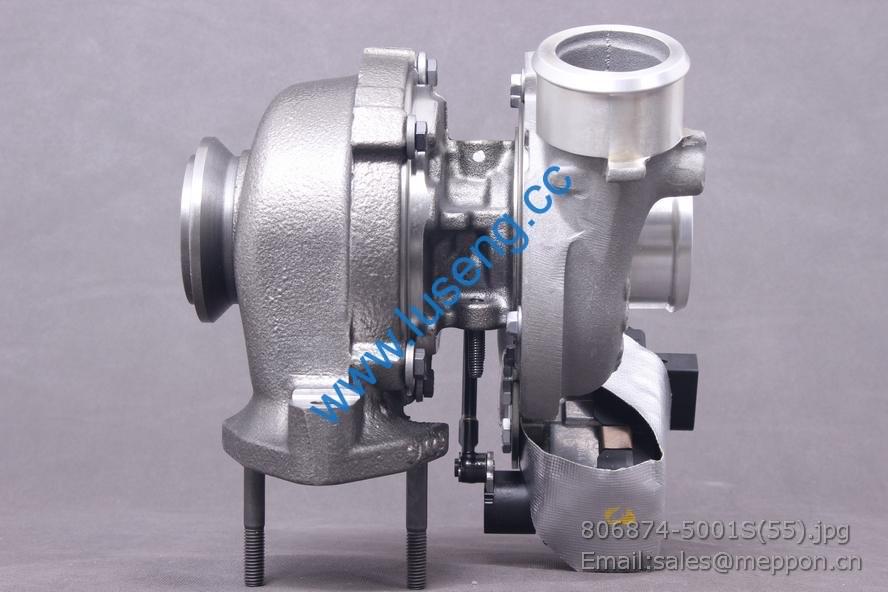

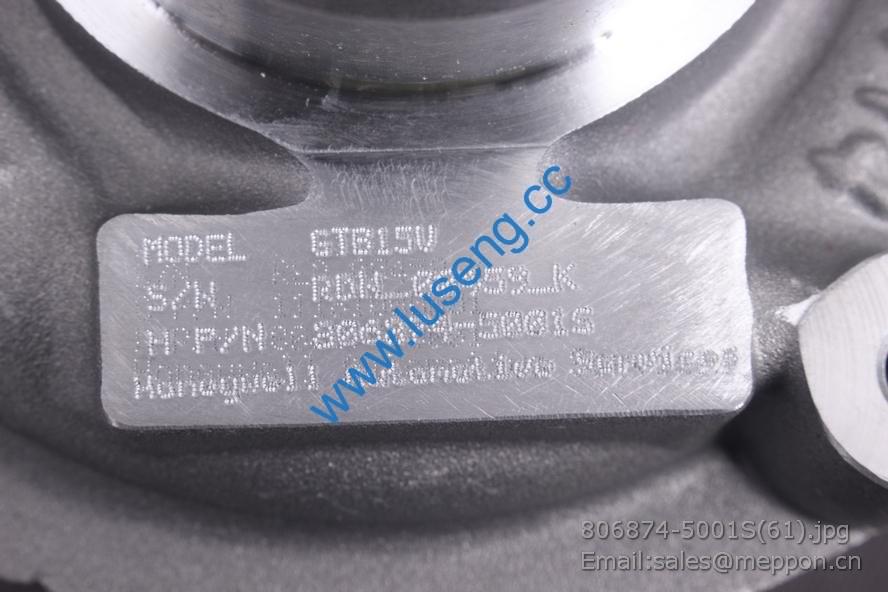

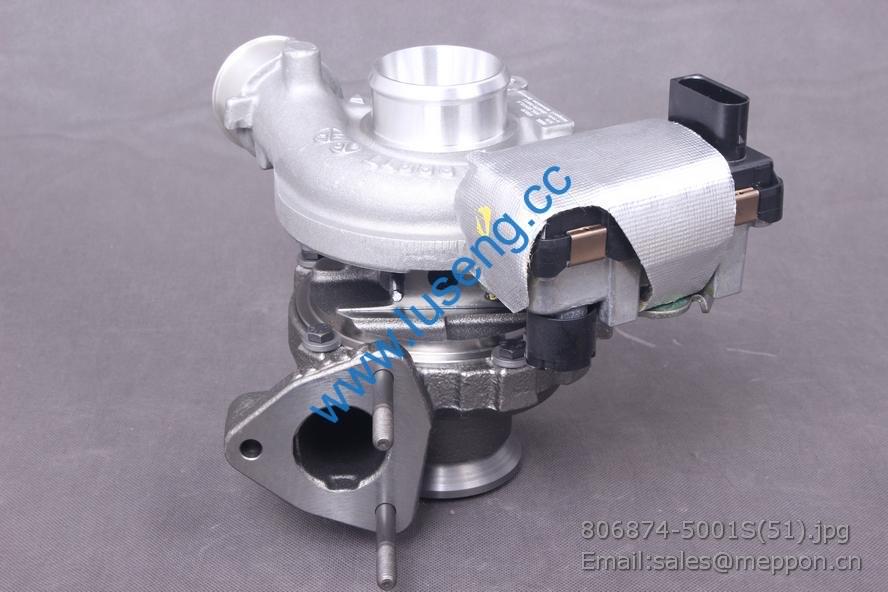

11181000B01 DAEWOO turbocharger 806874-5001S HT483

2402F-010-5.857
后桥主减速器及锥齿轮差速器总成
Reduction And Differential
1
1 Q5005050 开口销 Ping,cotter 1
2 2402B-072
垫圈-主动锥齿轮螺母Washer,thrust-drive pinion front
bearing
1
2402B-071 突缘总成—主动锥齿轮(Flange ass’y-bevel pinion) 1
3 2402F-065 突缘 (Flange ) 1
4 2402N-058 油封总成-主动锥齿轮 Drive pinion oil seal ass’y 1（易损件）
5 2402F-036 轴承座-主动锥齿轮 Cage,bearing-drive pinion 1
Q151B1445TF 2 螺栓-轴承座 Bolt 8
Q40514 重型弹簧垫圈 Heavy washer,spring 8
6 2402N-131～139
调整垫片-主动锥齿轮前轴承 Washer,adjusting-drive pinion
front bearing
按需
2402N-151～206
调整垫片-主动锥齿轮前轴承 Washer,adjusting-drive pinion
front bearing
按需
2402F-081～082 调整垫片 Washer,akjusting 按需
2402F-083～085
分割调整垫片－右片（选装T=0.1～0.5）
Washer,akjusting,R、H.
按需
2402F-086～088
分割调整垫片－左片（选装T=0.1～0.5）
Washer,akjusting,L、H.
按需
7 2402N-037 O形圈 O-ring 1
8 27311EK 前外轴承总成 Front bearing ass’y-drive pinion 1
9 2402N-049 隔套 Washer 1
10 27314EK 前内轴承总成 Front bearing ass’y-drive pinion 1（易损件）
11 2402F-0741-025 主动锥齿轮 Drive pinion 1
12 NUP308X 后轴承总成 Rear bearing ass’y,drive pinion 1（易损件）
13 Q43135 轴用弹簧挡圈 Washer,spring 1（易损件）
14 2402F-115 后桥主减速器壳 Carrier differential,rear axle 1
Q151B1445TF 2
螺栓－紧固减速器于桥壳 Bolt 4
Q151B1440TF 2
螺栓－紧固减速器于桥壳 Bolt 10
Q40514 重型弹簧垫圈 Heavy washer,spring 14

15 24F-01061 衬垫－后桥主减速器 Gasket-rear axle reduction 1（易损件）
16 2402F-117 差速器轴承盖 Cap-differential bearing 2
Q151B20110TF 2 螺栓-差速器轴承盖 Bolt 4
Q40520 重型弹簧垫圈 Heavy washer,spring 4
17 2402F-383 止动片-调整螺母 Lock-adjusting,differential bearing 2
Q150B1020 螺栓-止动片 Bolt 4
Q40510 重型弹簧垫圈 Heavy washer,spring 4
18 7517E 轴承-差速器(Bearing-differential) 2（易损件）
19 2402F-317 左壳-锥齿轮差速器 Case,pinion different pinion L.H. 1
20 2402F-0741-026 从动锥齿轮 Ring gear 1（易损件）
2402N-356 螺栓-紧固从动锥齿轮 Bolt 12
21 2402F-346 支撑垫片－行星齿轮 Washer,thrust-differential pinion 4（易损件）
22 2402F-345 行星齿轮 Pinion 4（易损件）
23 2402F-331 十字轴 Spider 1
24 2402F-335 半轴齿轮 Side gear 2（易损件）
25 2402F-336 支承垫片-半轴齿轮 Washer,thrust-side gear 2（易损件）
26 2402F-318 右壳-锥齿轮差速器 Case,differential pinion R.H. 1
Q151B1480TF 2 螺栓－紧固差速器壳 Bolt 12
27 2402F-381
调整螺母-锥齿轮差速器 Adjusting nut-differential
bearing
2

3502F04-010W/015W 后左/右制动器总成 Rear brake ass’y 各1
1
35H-02041-513/02042-
513
后左、右凸轮轴(brake cam) 各1
2 3502F-101 后制动蹄(rear brake shoe) 4
3 3502F-105W 后制动蹄摩擦片(friction piece-rear brake shoe) 8（易损件）
4 3501N-008 轴用弹性挡圈 Washer,spring 4
5 3502.6B1-213 滚轮-制动蹄(trolley-brake shoe) 4（易损件）
6 3501N-102 滚轮轴-制动蹄(roller shaft-brake shoe) 4
7 Q4640819F3 铆钉(revit) 48
8 3501N-034 油封总成-制动底板 Oil seal ass’y 2
9 3502B25-039 底板衬套 bushing 2（易损件）
10 3502H-080W-A/081W-A 后左右制动底板带制动蹄总成(rear brake plate) 各1
11 Q700B01 直通式滑脂嘴(grease fitting) 2
12 3501.6B1-039-B 衬套-后制动蹄(bush-rear brake shoe) 2（易损件）
13 3502.6B1-021/023 后防尘罩(dust cover) 各2
14 3501N-076A 堵塞-防尘罩观察孔用(hole plug) 4
15 3502B25-039 衬套-后支架(spacer) 4（易损件）
16 Q341B16 六角螺母-固定气室(hexagon nut-fitting brake chamber) 4
17 Q40316 弹簧垫圈 Washer,spring 4
18 168L-Ⅱ-D/168R-Ⅱ-D
后左/右制动气室总成
Rear brake chamber ass’y L/R.H
2（易损件）
19 Q5101238 轴销(pin) 2
20 3502 E-050 后调整臂总成(rear brake adjusting arm) 2
21 Q40112 平垫圈(plain washer) 2
22 Q5004026 开口销(split pin) 2
23 Q500B6336 大开口销(big split pin) 2
24 φ42×φ26×2 凸轮轴垫圈(camshaft washer) 2
25 φ56×φ38.5×1 凸轮调整垫片(adjusting piece-cam) 2
26 35H-02029-B/02030-B 后左、右支架带衬套总成(spring brake chamber bracket) 各1
