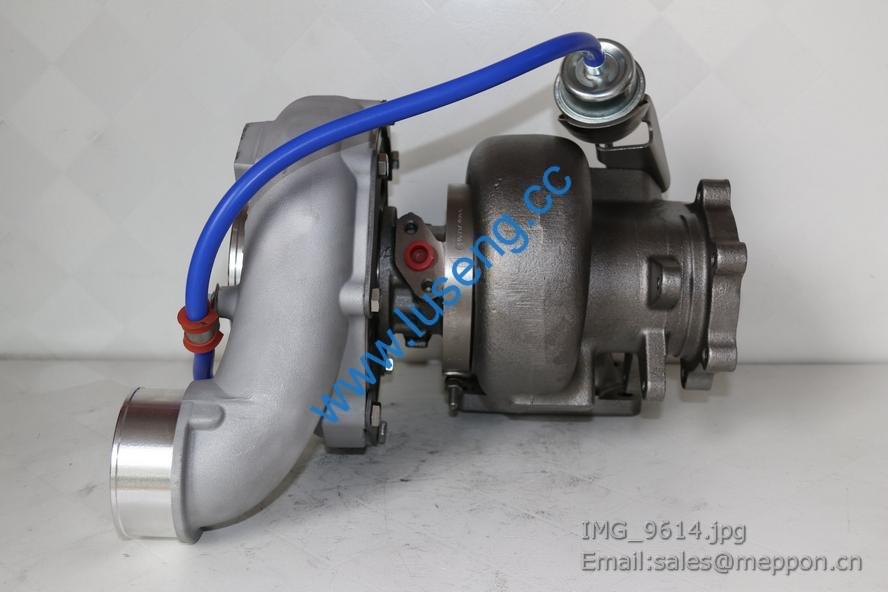

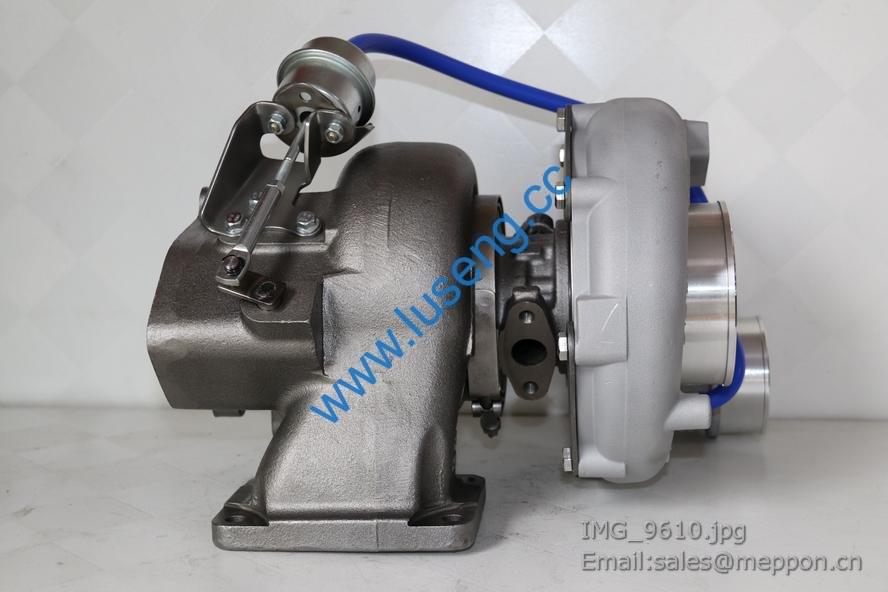

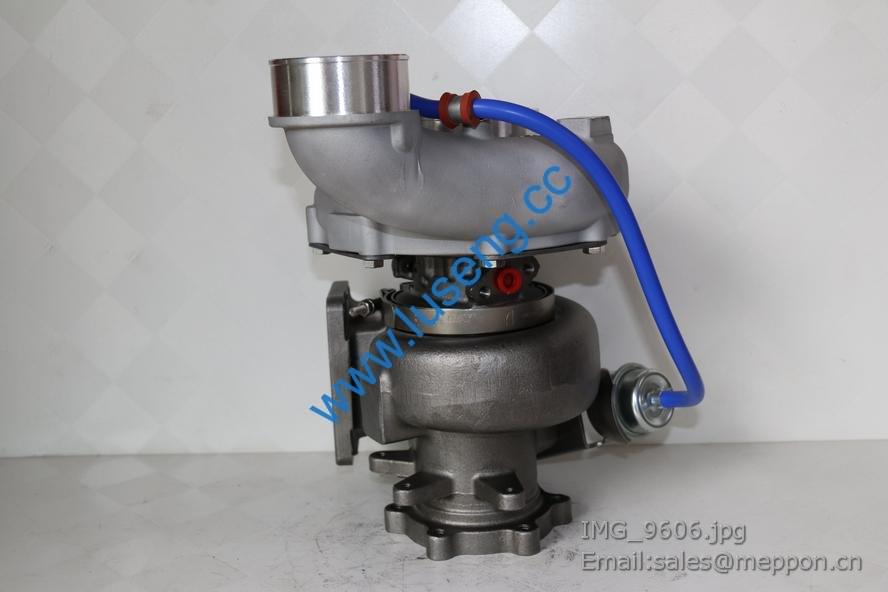

1118010-M10-091USH FAW turbocharger 821716-5006S 6DM2

Description

1118010-M10-091USH FAW turbocharger 821716-5006S 6DM2

15 Q151B1235TF2 螺栓—紧固主减速器用 12
Q40512 弹簧垫圈((Spring washer) 12
16 2402C-115 后桥主减速器壳(Rear axle reduction final drive housing) 1
17-22 取消
23 2402C-317 锥齿轮差速器左壳(Left housing of bevel gear differential) 1
24 2007114E(32014) 轴承-差速器(Bearing-differential) 2
25 2402C-381 调整螺母—差速器轴承(Adjusting nut-differential bearing) 2
26 Q341B12 螺母—差速器与从动锥齿轮及差速器左右壳螺栓(Nut) 20
27 2402C-383 止动片—差速器轴承调整螺母(Stop piece) 2
28 2402C-384 锁片— 调整螺母止动片螺栓(Lock piece-adjusting nut stop piece bolt 2
Q150B0814 螺栓—紧固止动片于轴承盖(Bolt) 4
29 2402C-117 差速器轴承盖(Differential bearing cap) 2
30 Q40514 弹簧垫圈((Spring washer) 2
31 2402C-119 螺栓—差速器轴承盖(Bolt) 4
32 2402C-336-A 支承垫圈— 半轴齿轮(Supporting washer-differential sidel gear) 2 (易损件)
33 2402C-335-B 半轴齿轮—锥齿轮差速器(Differential side gear) 2 (易损件)
34 2402C-331 十字轴—锥齿轮差速器(Spider-bevel gear differential) 1
35 2402C-345-B 行星齿轮— 锥齿轮差速器(Planet gear-bevel gear differential) 4 (易损件)
36 2402C-346-A 支承垫圈—行星齿轮(Supporting washer-planet gear) 4 (易损件)
37 2402C-318 锥齿轮差速器右壳(Right housing of bevel gear differential) 1
39 2402Q-0839-026 后桥从动锥齿轮(Rear axle driven crown gear) 1 (易损件)
40 2402C-356 螺栓—差速器壳与从动锥齿轮(Bolt) 12

3502Q-080WK 后左制动器底板 rear left brake plate 1
3502Q-081WK 后右制动器底板 rear right brake plate 1
1 35Q-02041-545 后左制动凸轮轴 rear left brake cam 1
35Q-02042-545 后右制动凸轮轴 rear right brake cam 1
2 3501Q-020 后制动蹄 rear brake shoe 4
3502Q-085/185 后上/下制动蹄带摩擦片、销钉及滚轮总成 4
3 3502Q-105W 后制动蹄摩擦片(friction piece-rear brake shoe) 8
4 Q43120 轴用弹性挡圈 4
5 3502K-113 滚轮-制动蹄(trolley-brake shoe) 4
6 3502K-102 滚轮轴总成 roller shaft assy. 4
7 Q4640818 铆钉(revit) 48
8 Q747B374 O形圈-制动凸轮(O ring-brake camshaft) 2
9 3502K-039 衬套-制动底板(spacer-brake plate) 2 (易损件)
10 3502Q-026/126 后左/右制动底板(rear left/right brake plate) 1/1
3502Q-025/125 后左/右制动底板带衬套总成(rear left/right brake plate assy) 1/1
11 Q700B10 直通式滑脂嘴(grease fitting) 2
12 3502K-039 衬套-制动底板(spacer-brake plate) 2 (易损件)
13 3502Q-021 防尘罩总成(dust cover) 1
14 3502B-076 堵塞-防尘罩观察孔用(hole plug) 4
15 3502Q-052 衬套-支架 4 (易损件)
16 Q340B12 螺母 Nut 4
17 Q40512 重型弹簧垫圈 spring washer 4
18 168L-Ⅴ-15 后左气室总成 rear left brake chamber assy. 1 (易损件)
168R-Ⅴ-15 后右气室总成 rear right brake chamber assy. 1 1
19 Q5101238 销轴 axis pin 2

20 3502Z72C-050 后自动调整臂总成(rear brake adjusting arm) 2
21 Q40112 垫圈 washer 2
22 Q5004026 开口销 cotter pin 2
23 Q5000645 开口销 cotter pin 2
24 3502B-047 调整垫片(adjusting piece) 2
25 3502B-046 凸轮调整垫片(adjusting piece-cam) 8
26 35Q02-02029 左支架带衬套总成-后制动器 brake chamber left bracket 1
35Q02-02030 右支架带衬套总成-后制动器 brake chamber right bracket 1
27 Q150B0612 螺栓-紧固防尘罩 Bolt 12
28 Q40306 弹簧垫圈 spring washer 12
29 3502K-132 后蹄片轴(shaft of rear brake shoe) 4
30 3502B-134 锥端螺钉-紧固蹄片轴 screw 4
31 Q50512200 钢丝锁线(lock-adjusting,differential bearing) 4
32 3502K-093 衬套-后制动蹄 4 (易损件)
33 3502K-103 回位弹簧固定销(fitting pin-return spring) 4
34 3501Q-064 回位弹簧总成 return spring assy 2
序号No 图号(Part No.) 备件名称(Part Name & Description) 单车用量Qty 备注Note
3502W08-009 齿圈-后轮毂(rear geared ring) 2
3550Q81-002 后传感器支架(rear sensor bracket) 2
441.032.8090A ABS传感器(WABCO)(ABS sensor) 2
899.759.8154 衬套 bushing 2
830.502.0684 润滑脂(lubricate grease) 1
3550L-014-A 后传感器线卡(rear sensor line clip) 2
Q40306 重型弹簧垫圈 4
Q150B0616 六角头螺栓-紧固后传感器支架用 4
3550Q-005 前传感器线固定卡 2
后桥ABS部分
