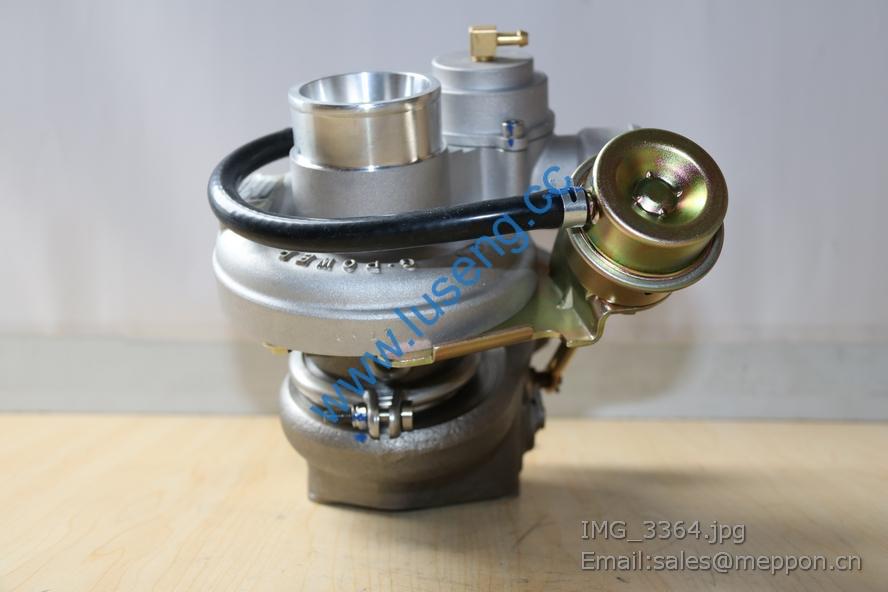

1016500GD030 50Z40102-00-1 turbocharger HP50

10
气缸体组件
标号 备件号 备件名称 数量
32 1002079/W 指针 1
33 1005050_BW50 前油封 1
34 1002076-1_BW60-33 提前器盖总成 1
35 1002073-2_CW65-U 齿轮室盖 1
Q150B0830 六角头螺栓 2
Q150B0840 六角头螺栓 2
Q150B0845 六角头螺栓 2
Q150B0865 六角头螺栓 2
Q150B0875 六角头螺栓 1
Q150B0880 六角头螺栓 2
Q40008 小垫圈 12
Q40408 轻型弹簧垫圈 12 36 1002077_CW65-U 提前器盖垫片 1
37 1002074-2_CW65-U 齿轮室盖垫片 1
38 1002078/W 齿轮室定位套 2
39 1002071_BW60-202 齿轮室 1
Q150B0825 六角头螺栓 2
Q150B0850 六角头螺栓 4
Q40008 小垫圈 5
Q40408 轻型弹簧垫圈 5
Q1208040 双头螺柱—紧固喷油泵 3
Q340B08 I 型六角螺母 3
Q40008 小垫圈 2
Q40408 轻型弹簧垫圈 5
Q617B16 六角头螺塞 1
Q72316 密封垫圈 1
40 1002072_CW65-U 齿轮室垫片 1

14
气缸盖组件
标号 备件号 备件名称 数量
1 1003011_BW60-16 气缸盖 1
2 1003022-1_CWZ 气缸垫总成 1
3 1003057_BW60-16A 吊耳 1
Q150B0820 六角头螺栓 2
Q40408 弹簧垫圈 2
Q40108 平垫圈 2
4 1007032/W 气门导管 8
5 1007035_W 气门油封 8
6 垫圈 GB849 8 球面垫圈 8
7 1003034_BW50 气缸罩螺母 4
8 Q340B08 Ⅰ型六角螺母 8
9 GB3452.1-1992(22.4×1.8) O 型密封圈 22.4×1.8 4 15
10 GB3452.1-1992(14×2.65) O 型密封圈 14×2.65 ４
11 1003056_BW50 喷油器铜套 4
12 1112013_MZ1 喷油器紧固螺钉 8
13 1003032-2_BW50 垫密条 １
14 1003030-2_BW50 气缸盖罩 1
15 GB3452.1-1992(31.5×3.55) O 型密封圈 31.5×3.55 1
16 1003033T1_W 加机油口盖 １
17 Q5410206 标牌铆钉 4
18 1003038-1_BW50 铭牌 １
19 1003046_CW2 气缸盖长螺栓 14
20 1003047_CW2 气缸盖短螺栓 4
21 1003059-1_WZ1-33R 透气接管 1
22 Q673B23 钢带型弹性环箍 3
23 1003058_BW50-68 后吊耳 1 Q150B0820 六角头螺栓 2
Q40408 弹簧垫圈 2
Q40108 平垫圈 2
24 1014014_CW70-33U 呼吸器进气管 1
25 1014010_WZ1-33R 曲轴箱滤清器总成 1
Q150B0625 六角头螺栓 1
Q40106 平垫圈 1
Q40306 弹簧垫圈 1
26 1014016_CW65-U 呼吸器排气管 1
27 1014018_CW65-U 呼吸器回油管 1
28 Q673B17 钢带型弹性环箍 2
29 1306012/W 节温器壳垫片 1
30 1003015/W 缸盖后盖板 1
Q150B0822 六角头螺栓 4
